油氣三相分離計量裝置集加熱、分離、測試、計量于一體，主要用于石油井或氣井采出物的油/氣/水三相分離，既要分離開液體和氣體，也要將液體中的油和水分離開來。因此客戶習慣于稱之為“氣液分離器”或"油氣水三相分離器”。

一般而言，三相分離器比氣液兩相分離器和油水兩相分離器的應用程度高。相應的，也有更加復雜的內件結構。三相分離器的價格由具體參數和配置來定，請告知我們具體的參數需求，我們將為您提供合理的技術解決方案和報價。

我公司所產三相分離裝置規格多樣、型號齊全，分為手動和自動控制兩種，均采用撬裝設計，結構簡單，操作方便，易于移動和吊裝。除標準30萬方天然氣三相分離器外，我公司還可根據用戶需求定制高壓分離器和防硫化氫三相分離器，歡迎來電咨詢！

目前為止，我公司三相分離器、水套加熱爐、立式緩沖罐、旋流除砂器、換熱器等設備已廣泛應用于陜西、山東、天津、濮陽、內蒙、新疆、四川等地，以及印度、緬甸、孟加拉、尼日利亞、俄羅斯、沙特阿拉伯等國外地區。

為了更好的服務于國內客戶，我公司特在陜西地區建立了售后服務基地，售后人員全天24小時在線，隨時為用戶提供技術支持與幫助！

三相分離器組件及內部結構：

三相分離器相對于兩相分離器，差別在于三相分離器必須配備堰板。堰板是一塊有一定高度的隔離板，安裝在分離器末端。除此之外，三相分離器內部通常還配有入口分流器、絲網除沫器（捕霧器）、波紋聚結板等。我們的天然氣三相分離器一體成撬，集分離器和加熱爐于一體，并配備了高品質孔板流量計、液位計、壓力控制閥、先進的控制系統等，具體還需要根據客戶要求來定。

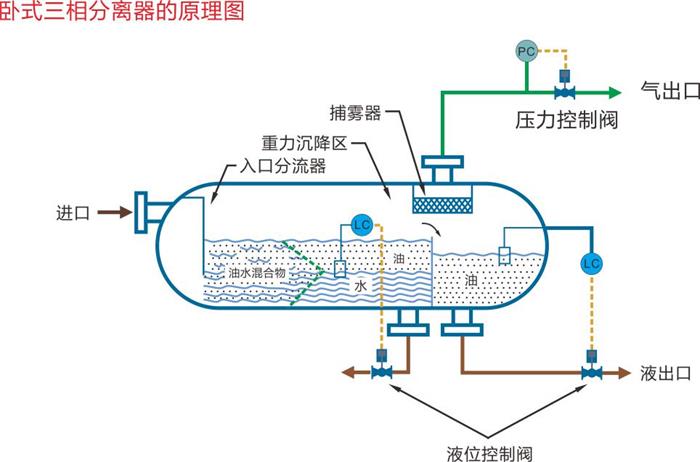

三相分離器工作原理：

天然氣三相分離器的工作原理是重力分離，基于各種物質的密度差異實現油水、油氣或油氣水的有效分離。在油水分離的過程中，油水混合物從分離器入口進入，經入口分流器和重力沉降區，油由于密度較小而逐漸上浮，水則逐漸下降，氣體通常在最上部形成氣泡而上升到分離器的頂部。

在堰板的幫助下，油在水上方聚集并流過堰板，從而進入油出口管道，水則會在堰板前方容器的下部通過水出口流出，頂部的氣體會通過氣體出口排放到環境中，有時也需要經過氣體處理單元進一步處理。

我公司可生產三相分離器類別：

1、普通三相（油氣水）分離器

用途：分散程度不高情況下的油氣水三相的分離

2、帶金屬絲網除霧器的三相分離器

用途：分散程度不高情況下的油氣水三相的粗分離

3、帶波紋板/孔板波紋填料的油水分離器

用途：不考慮分散程度情況下的精細分離

三相分離器選型：臥式分離器VS立式分離器

三相/二相分離器的裝配形態主要分為立式和臥式兩種。目前國內常用的的形態為臥式分離器。

臥式分離器是水平結構，其容器殼體軸線平行于地面。通常用于較大的液/氣比流體的處理，或液/液分離。與立式分離器相比，液體流動的水平流通截面積較大，不同密度液體的重力分離的垂直段較短。

臥式分離器與地面有較大接觸面積，因此不受場風的影響。其優點為結構穩定、操作方便。

立式分離器是垂直形態設置，即殼體軸線垂直于地面。與臥式分離器相反，立式分離器與地面接觸面小，所以不抗風，穩定性欠佳，選擇時需要考慮場風環境。其優點為體積小，占地面積少，節省空間。

無論是臥式分離器還是立式分離器，均可用于測試分離器、生產分離器、兩相分離器（液液/油水分離器）、三相分離器（油氣水分離器）和特殊應用分離器。

- 可以處理大量液體和氣體的粗分離

- 分離速度快，分離器精度高

- 采用先進的控制系統，自動化程度高，操作方便；

- 撬裝設計，便于吊裝和運輸，節約運輸成本；

- 安全性高：小容器帶來高的安全性；

- 緊湊而合理的結構設計，集成多種計量?jī)x表和控制設備；

- 兼容多種控制模式（直接+PLC+電腦+DCS）；

- 質量可靠，可以按客戶指定的品牌搭配零部件，比如儀表和閥門。

主要用于石油，天然氣和石化等行業，對于油中有水，水中有油的狀態下將其分離開。

   最大設計壓力：9.8MPa（1440psi）

   正常工作壓力最大值：＜9.0MPa（1305psi）

   設計溫度最高：80℃

   液體處理量：≤300m3/ d

   進氣壓力：32.0MPa（4640psi）

   進氣溫度：≥10℃（50°F）

   加工介質：原油，水，伴生氣

   安全閥設定壓力：7.5MPa（HP）（1088psi），1.3MPa（LP）（200psi）

   破裂盤設定壓力：9.4MPa（1363psi）

   氣體流量測量精度：±1％

   氣體中液體含量：≤13mg/Nm3

   水中含油量：≤180mg/ L

   油中水分：≤0.5％

   電源：220VAC，100W

   原油物理性質：粘度（50℃）；5.56Mpa·S；原油密度（20℃）：0.86；

   氣油比：> 150；

   源頭實力廠家，技術團隊經驗豐富，按需定制，歡迎來電獲取設計方案和報價！

提示：此表格的數據為常見設備參數，僅供參考，我們也可根據具體需求提供定制設備。
